Van báo động

CHI TIẾT SẢN PHẨM

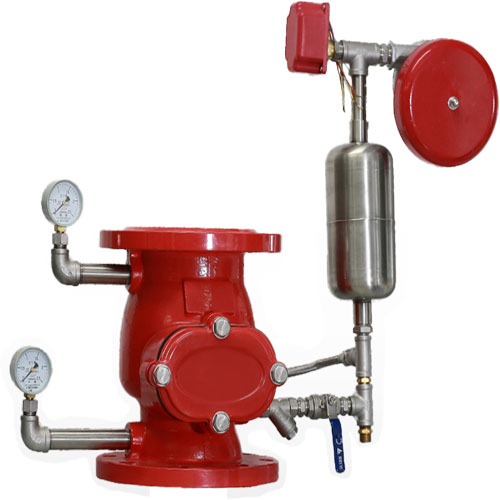

Cấu tạo của van báo động

Van báo cháy có nhiều loại, mỗi loại sẽ có kiểu thiết kế khác nhau. Tuy nhiên, dù đến từ thương hiệu nào thì Alarm check valve được cấu thành từ 4 bộ phận chính dưới đây:

1. Thân van: Thường được làm từ vật liệu gang cao cấp có phủ lớp sơn màu đỏ epoxy giúp chống lại các tác động từ môi trường bên ngoài lên van. Thân van dạng van một chiều thiết kế kiểu lắp bích, có nhiệm vụ kết nối – bảo vệ các bộ phận bên trong van và cho phép dòng chảy lưu chất đi qua cửa van.

2. Đồng hồ đo áp suất: Bộ phận quan trọng giúp theo dõi và kiểm soát áp suất trong hệ thống, phát hiện tình trạng quá tải nếu có.

3. Chuông nước: Bộ phận phát ra âm thanh cảnh báo khi có sự cố cháy xảy ra.

4. Công tắc áp suất: Báo hiệu khi có dòng chảy hay áp suất trong hệ thống bằng tín hiệu on/off.

Nguyên lý hoạt động của van báo động

Trong điều kiện bình thường

Lá van của van báo động ở trạng thái đóng, không cho nước từ hệ thống sprinkler chảy ngược trở lại nguồn cấp nước.

Trong điều kiện có đầu phun vỡ ra khi có đám cháy

Khi có sự cố cháy nổ, bộ phận cảm ứng nhiệt của hệ thống PCCC sẽ tự động phát hiện, sau đó máy bơm sẽ tự động được kích hoạt để bơm nước vào hệ thống. Áp lực của dòng chảy từ máy bơm sẽ làm cho van được mở. Khi nước chảy vào hệ thống, chuông cảnh báo kêu, đồng thời công tắc áp suất sẽ chuyển từ trạng thái đóng sang mở.

Khi áp lực và áp suất trong đường ống đạt đến một giá trị nhất định thì máy bơm sẽ ngưng hoạt động, đồng thời các thiết bị như van báo động, đồng hồ đo áp suất, chuông nước cũng sẽ dừng hoạt động.

Còn đối với trường hợp mức nhiệt đám cháy quá cao làm vỡ đầu phun Sprinkler, thì áp suất trong hệ thống sẽ tự động tụt, điều này có thể làm áp suất trên và áp suất dưới của van báo động bị mất cân bằng. Khi đó, đĩa van sẽ tự động mở và bơm nước vào để bù phần áp suất thiếu hụt trước đó.

Phân loại van báo cháy

Trên thị trường hiện nay có nhiều loại van báo cháy (Alarm check valve), tuy nhiên chúng ta có thể phân loại van này qua các tiêu chí:

– Phân loại theo chức năng:

• Van báo động dùng cho hệ thống ướt (Wet Alarm Valve)
• Van báo động dùng cho hệ thống khô (Dry Alarm Valve)

– Phân loại theo kiểu lắp đặt

• Van báo cháy lắp dọc
• Van báo cháy lắp ngang

Thông số kỹ thuật của van báo động

• Kích thước: Có nhiều kích thước như: DN50 – DN300 tuỳ theo yêu cầu thiết kế.
• Thân van báo cháy thường đi kèm với bộ ống nối (trim valve)
• Chất liệu: Gang, đồng, inox, thép,….
• Lớp lót: Epoxy
• Kiểu kết nối: Mặt bích
• Tiêu chuẩn kết nối: BS, JIS, EN, DIN, ANSI,….
• Màu sắc: Đỏ
• Áp lực làm việc: 1.4 – 16 kgf/cm2
• Kiểu lắp đặt: Lắp đặt chiều dọc hoặc nằm ngang
• Thương hiệu: ShinYi, Robo, Tyco, ARV…..
• Xuất xứ: Đài Loan, Việt Nam, Hoa Kỳ,….
